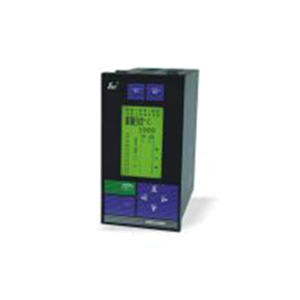

SWP-LCD-PID自整定控制仪
SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。 SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，
- 质量稳定：实行全过程质量监控，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的生产线，优化库存，缩短交货时间！
- TEL：021-51829246
- FAX：
- EMAIL：973250087@qq.com
Description
SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。
SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
一、主要特点
1、可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
2、手/自动无扰动切换，手自状态下可修改参数。
3、具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、特殊技术参数
| 控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 | 0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 | 0-9,999s（单位：1s） |
| 微分（比率）时间 | 0-9,999s（单位：1s） |
| 控制周期 | 1、2、4、6、15、30、60、120、240s（单位：1s） |
| 采样周期 | 0.5s |

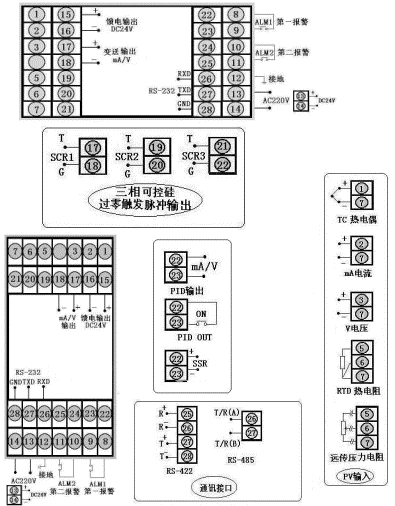

三、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
| 型号 | SWP-ND805系列 | 接 线 图 |
| 仪表外形 |
开孔尺寸:152×76mm 重 量:400g |  |
| 型号 | SWP-NS805系列 | |
| 仪表外形 |
开孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD系列PID参数自整定控制仪型谱表
| 型 号 | 代 码 | 说 明 | ||||||||||
| SWP－LCD－N | □ □ □□ -□ □ -□ □□ -□ □-□-□ | 新一代PID自整定控制仪 | ||||||||||
| 外形特征 | DS | 横式显示仪表竖式显示仪表 | ||||||||||
| 外形尺寸 | 8 | 160×80mm（横式）,80×160mm（竖式） | ||||||||||
| 控制作用 | 05 | PID自整定控制 | ||||||||||
| 通讯方式 | 02489 | 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格 | ||||||||||
| 控制输出 | □ | 参见"控制输出方式" | ||||||||||
| 变送输出 | □ | 参见"变送输出方式" | ||||||||||
| 输入类型 | □□ | 参见"输入类型" | ||||||||||
| 第一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||||
| 第二报警方式 | □ | 参见"报警方式" | ||||||||||
| 馈电输出 | P | DC24V 馈电输出 | ||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | ||||||||||
★ 输入类型：
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 变送输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 控制输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
★ 报警输出方式
| 选型代码 | N | H | L | G | A | D |
| 输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
