SWP-RP系列频率/转速表

SWP系列智能频率/转速表适用多种频率/转速测量和控制。SWP系列智能频率/转速显示控制仪集数字测量显示和模拟显示于一体,采用数码LED显示,可显示多种的频率/ 转速的实时值。一、主要特点高亮度LE
  • 质量稳定:实行全过程质量监控,多方位检测!
  • 合理的价格:有效的内部成本控制,减少开支,为客户着想!
  • 交货快:完善的生产线,优化库存,缩短交货时间!
  • TEL:021-51829246
  • FAX
  • EMAIL:973250087@qq.com
Description

SWP系列智能频率/转速表适用多种频率/转速测量和控制。
SWP系列智能频率/转速显示控制仪集数字测量显示和模拟显示于一体,采用数码LED显示,可显示多种的频率/ 转速的实时值。

一、主要特点

高亮度LED数字显示测量值

支持多机网络通讯,通讯协议可任意自由设定

全开放式用户自设定界面
零点和增益的设定
输出方式设定
报警方式设定

设定参数断电保留及参数密码锁定

交直流开关电源供电方式

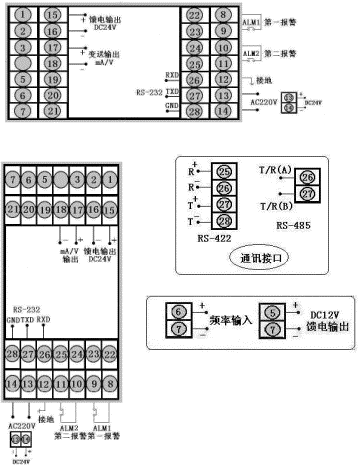

二、接线图

型号

SWP-RP-C803系列

接 线 图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号

SWP-RP-C803系列

仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-RP-C403系列(横式)

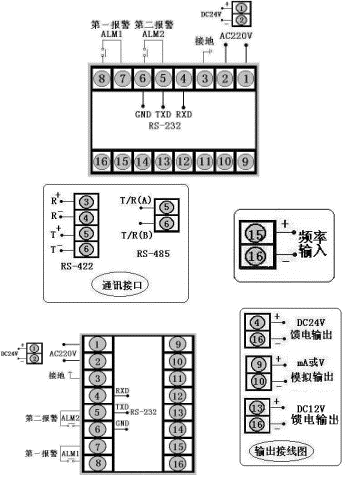

接 线 图

仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:45×92mm
重 量:240g

型号

SWP-RP-C403系列(竖式)

仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

型号

SWP-RP-C903系列

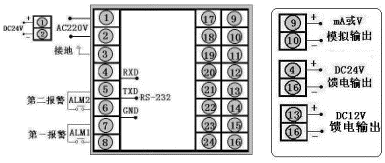

接 线 图

仪表外形

仪表尺寸:72×72×112mm
开孔尺寸:68×68mm
重 量:240g

三、SWP-RP系列频率/转速仪表型譜表

型 号

代    码

说 明

SWP-RP-

□ □ □□ □ □ □ □ □ □ □SWP系列转速表

外型特征

CS








横式仪表竖式仪表

外形尺寸

489







96×48mm,48×96mm160×80mm,80×160mm96×96mm

控制作用

0103






测量显示三位控制

通讯方式

0248





无通讯通讯协议为 RS-232通讯协议为 RS-422通讯协议为 RS-485

输出方式

01234567




无控制输出继电器触点电流 4~20mA电流 0~10mA电压 1~5V电压 0~5VSCR-过零触发脉冲SSR-固态继电器

输入类型





A:集电极开路信号输入(OC门)B:射极开路信号输入(OE门)C:电平信号输入D:开关量输入/触点信号(无源)E:电流型信号输入

第一报警方式

NHL


无报警(可省略)AL1上限报警AL1下限报警

第二报警方式

NHL

无报警(可省略)AL1上限报警AL1下限报警

显示方式及馈电输出

N0.8P
0.56 英寸 LED显示(可省略)0.8 英寸 LED显示DC 24V馈电输出

供电方式

WT  DC24V供电AC90~260V供电(开关电源)AC220V供电

★ 以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时,要提供输入信号为低时是多少毫安,输入信号为高时是多少毫安。

注:转速表在订货时请提供转速传感器的技术指标。
