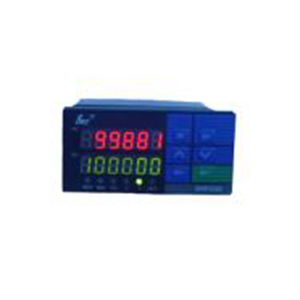

SWP-C/T40 6位带设定计数/计时显示控制仪

一、概述该仪表采用8位微处理器,用户可通过二级参数的修改方便切换为计数或定时工作模式,并开放多种参数供用户二次组态。适用旋转编码器及其它脉冲信号输入场合。二、仪表特点1、双6位LED数码显示,方便用
  • 质量稳定:实行全过程质量监控,多方位检测!
  • 合理的价格:有效的内部成本控制,减少开支,为客户着想!
  • 交货快:完善的生产线,优化库存,缩短交货时间!
  • TEL:021-51829246
  • FAX
  • EMAIL:973250087@qq.com
Description

一、概述

    该仪表采用8位微处理器,用户可通过二级参数的修改方便切换为计数或定时工作模式,并开放多种参数供用户二次组态。适用旋转编码器及其它脉冲信号输入场合。

二、仪表特点

    1、双6位LED数码显示,方便用户设定操作
    2、断电计数/定时值记忆
    3、多档定时时间可选 0.01秒、0.1秒、1秒、0.1分、1分
    4、计数防抖动延时时间可达(0~99ms)
    5、双重输出方式:触点输出或晶体管OC门输出

三、仪表外形及开孔尺寸



仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g

四、技术参数

显示方式3.6英寸双6位LED显示小数点可选
显示范围0.0000~999999字
输入频率0~10KHz
测量误差频率±1脉冲或0.1%FS
采样时间0.01秒
输入电平0~20V(H:+5~20V L:0~2V)
输入阻抗≥1010KHz
供电AC220V±10%或DC24V±10%
工作环境环境温度:0~50℃   相对湿度:≤85RH 避免强腐蚀气体

五、转速/线速度显示控制仪型谱表

型 号代 码说 明
SWP-N□-□□□-□-□-□双6位LED数码管显示仪表
仪表功能CT



定时器计数器
仪表外形4 0 3


96×48mm
报警方式HL

上限报警下限报警
馈电输出P
带DC24V馈电输出
供电方式TWAC90~260V供电(可省略)DC24V供电

型号举例:SWP-NC-403-P
          定时器,仪表外形96×48mm,带DC24V馈电输出。

六、接线图
