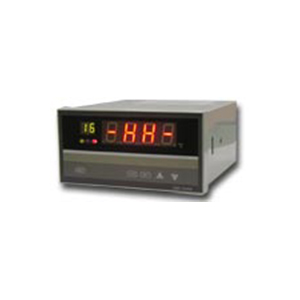

XMD可调式模拟数字自动巡测报警仪
一、产品概述 XMD-100型系列模拟数字巡测报警仪，具有工艺精湛、品质稳定、结构轻巧、美观适用等因素，得到了广泛普及和使用；实现对各测量点的 巡回检测和报警，***大巡测达20通道数，锁定、逐点检查
- 质量稳定：实行全过程质量监控，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的生产线，优化库存，缩短交货时间！
- TEL：021-51829246
- FAX：
- EMAIL：973250087@qq.com
Description
一、产品概述
XMD-100型系列模拟数字巡测报警仪，具有工艺精湛、品质稳定、结构轻巧、美观适用等因素，得到了广泛普及和使用；实现对各测量点的 巡回检测和报警，***大巡测达20通道数，锁定、逐点检查等功能的一款质优价廉的中档表。该系列数字仪表适用于与热电偶、热电阻、远传压力 表、霍尔变送器等传感器以及各种变送器配套，实现上述范围内的各种参数的显示、报警和控制等功能。显示方式： 主窗口四位数码管显示检测点的测量值 副窗口两位数码管显示当前的检测点。
二、技术指标
精度等级： 0.5%FS±1个字
巡检点数： ***大20通道数
工作环境： 温度 -10℃～＋40℃，
相对湿度≤90%
工作电源： 220V±10% 50Hz或24VDC
功 耗： 5W
分辨率： 依据量程而定，可为0.01、0.1、1等三种
设定偏差： ≤0.5%Fs±1个字
输入信号： 热电偶信号：K.E.S.B.J.T.N
热电阻信号：Pt100.Cu100.Cu50.G53.BA1.BA2
线性信号：0-10mA.4-20mA.0-5V.1-5V.0-400Ω
输出接点： 容量220VAC，5A无感负载
馈电输出： 24VDC可供变送器使用
三、产品特点
1) 用电子开关电路、稳定性好；
2) 0.8英寸大屏幕显示测量参数；
3) 巡测点数可任意设定；
4) 具备统一点上、下限报警功能；
5) 后端采用接线螺丝，省却了其它巡检仪采用的排插每点需要焊接的繁琐工作；
四、规格型号选型表
| X M D X - 1 X X / X X | ||||||
| 外形尺寸 | B | 面板尺寸160x80mm 开孔尺寸152x76mm 深度80mm (横式) | ||||
| H | 面板尺寸80x160mm 开孔尺寸76x152mm 深度80mm (立式) | |||||
| 报警功能 | 0 | 二位（Z型巡测报警仪表此项为0），一个继电器输出 | ||||
| 1 | 狭三位，一个继电器输出 | |||||
| 2 | 宽三位，二个继电器输出 | |||||
| 输 入 信 号 | 1 | 热电偶 （请注明分度号、量程） | ||||
| 2 | 热电阻 （请注明分度号、量程） | |||||
| 3 | 霍尔变送器 （请注明分度号、量程） | |||||
| 4 | 远传压力表 （请注明分度号、量程） | |||||
| 5 | 标准信号 （请注明分度号、量程） | |||||
| 巡 检 点 数 | 08 | ***大巡检点数为8 | ||||
| 12 | ***大巡检点数为12 | |||||
| 16 | ***大巡检点数为16 | |||||
| 20 | ***大巡检点数为20 | |||||
| 工 作 电 压 | A | 交流220VAC供电 | ||||
| D | 直流24VDC供电 | |||||
